怎樣使用單面線路板溫度沖擊箱做快速沖擊試驗
發表時間：2023-01-10 網址：http://www.20809.cn/ 編輯：admin

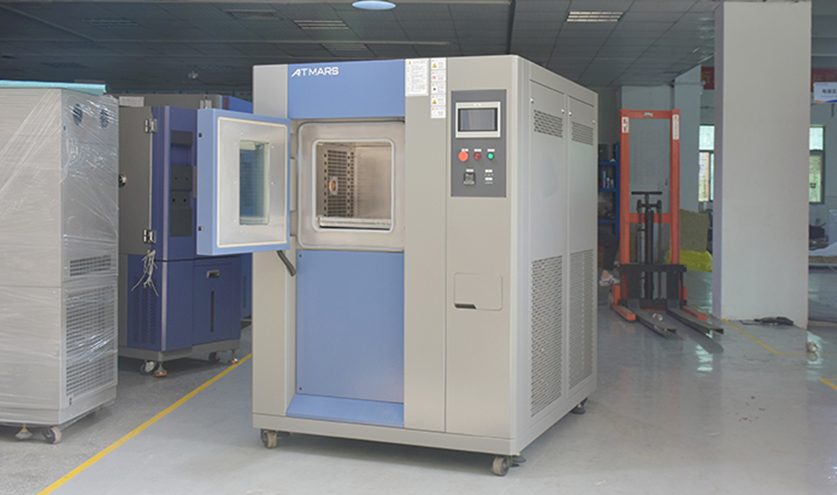

單面線路板溫度沖擊沖擊箱是三槽式設計，與兩槽式不同它分為三個測試區：高溫區、低溫區以及測試區，各個區域之間分別裝配兩個風道和氣缸，而這一設計便是設備實現快速冷熱沖擊的秘密。那么用戶該如何高效使用設備做快速沖擊試驗呢？
首先我們可以從設備本身構造作為一個突破點，所謂知己知彼百戰不殆，對設備足夠了解了，便可將其性能發揮到極致。
高溫區：中央控制器從感溫元件檢測即時信號，與設定溫度信號進行比較，得到比較信號，由儀表 PID 邏輯電路輸出信號控制固態繼電器的導通或關斷的時間比例調節加熱器輸出功率大小，從而達到自動控溫的目的。
低溫區：箱內溫度狀態由風道中的加熱器、蒸發器以及風機的運作狀態決定。經過膨脹閥節流流出的制冷劑進入運作室內蒸發器后，吸收運作室內熱量并氣化，使運作室溫度降低 ； 氣化后的工質被壓縮機吸入并壓縮成高溫、高壓氣體進入冷凝器中被冷凝成液體，再經篩檢程式，通過膨脹閥節流后，重新又進入運作室內蒸發器中吸熱并氣化然后再被壓縮機吸入壓縮。如此往復回圈運作，使運作室溫度降到設置的溫度要求。
測試區：由儀表自動控制高低溫氣閥，在低溫或高溫儲存室之間切換，分別與高溫箱或低溫箱形成閉路空氣循環系統，迅速達到試驗的目標溫度。 試驗箱內溫度狀態由風道中的加熱器、蒸發器、及風機的運作狀態決定。試驗箱運作室內采用強制軸流“散性”式回圈風運作，可以大大提高設備運行的波動度、均勻度等參數。
了解設備的基本工作原理后，用戶可根據下面的試驗步驟進行實操。
先將測試樣品放入冷熱沖擊試驗箱，以不超過3℃/min 的速率將試驗箱內空氣溫度調至設定值并保持此溫度至規定的時間。
然后在1min之內將試件轉換到高溫循環的最高空氣溫度中。一旦關上試驗箱門，并使箱溫恢復到峰值溫度并進入溫度循環狀態，直到箱內空氣溫度達到試件響應溫度。
最后評估測試結果，觀察試驗樣品的狀體，記錄結果并與試驗前的結果進行對比。
以上就是星拓環境所分享的高效使用單面線路板溫度沖擊箱做快速沖擊試驗的方法。星拓作為國家高新技術企業，在環試設備行業技術沉淀20+年，國內外2600+長期合作客戶，長期從事可靠性測試設備的研發和生產。若有任何單面線路板溫度沖擊箱等的相關需求，可隨時聯系廣東星拓環境試驗設備廠家進行咨詢，星拓工程團隊為您提供安全、可靠和易于操作的測試設備技術方案，助力驗證產品品質提升。
